Mesin harness kawat: kekuatan yang tak terlihat di balik elektronik modern

I. PENDAHULUAN

Pernahkah Anda berhenti untuk mempertimbangkan jaringan kabel yang rumit yang menggerakkan mobil Anda, menjaga kulkas Anda tetap berjalan, atau memungkinkan ponsel cerdas Anda berfungsi dengan mulus? Tersembunyi di bawah eksterior ramping dari elektronik sehari -hari yang tak terhitung jumlahnya terletak sistem kabel yang terorganisir dan terorganisir yang dikenal sebagai harness kawat. Pahlawan tanpa tanda jasa ini sangat penting untuk mentransmisikan daya, data, dan sinyal, memastikan operasi yang aman dan efisien dari hampir setiap perangkat elektronik yang kami gunakan.

Tetapi bagaimana bundel kabel yang rumit ini dibuat dengan presisi dan konsistensi seperti itu? Jawabannya terletak pada mesin harness kawat . Mesin kawat harness adalah peralatan industri canggih yang dirancang untuk mengotomatisasi dan merampingkan proses pembuatan harness kawat. Dari pemotongan dan pengupasan kabel hingga terminal crimping dan merakit konektor, mesin -mesin ini memainkan peran penting dalam mengubah bahan baku menjadi arteri vital teknologi modern.

Dalam lanskap manufaktur yang serba cepat saat ini, permintaan untuk memanfaatkan kawat berkualitas tinggi, andal, dan hemat biaya semakin meningkat. Mesin harness kawat berada di garis depan dalam memenuhi permintaan ini, menawarkan efisiensi, ketepatan, dan keserbagunaan yang tak tertandingi. Artikel ini akan mempelajari dunia mesin harness kawat, mengeksplorasi komponen fundamental mereka, mekanisme operasional, beragam aplikasi, dan manfaat transformatif yang mereka bawa ke berbagai industri.

Ii. Dasar -dasar harness kawat

Pada intinya, harness kawat adalah perakitan kabel, kabel, dan seringkali komponen lain seperti konektor, terminal, dan penutup pelindung, yang dirancang untuk mengirimkan tenaga atau sinyal listrik.

A. Komponen harness kawat

Komponen	Keterangan
Kabel	Ini adalah saluran untuk arus listrik atau data. Mereka datang dalam berbagai jenis (mis., Lantas, solid), pengukur (ketebalan), dan bahan isolasi, dipilih berdasarkan tegangan aplikasi, arus, dan kebutuhan lingkungan.
Konektor	Perangkat yang bergabung dengan sirkuit listrik, memungkinkan koneksi dan pemutusan yang mudah. Mereka sangat bervariasi dalam bentuk, ukuran, jumlah pin, dan mekanisme penguncian, dirancang untuk antarmuka tertentu (mis., Otomotif, data, daya).
Terminal	Komponen logam berkerut atau disolder ke ujung kawat, memungkinkannya untuk dihubungkan ke konektor atau titik listrik lainnya. Jenis umum termasuk terminal cincin, terminal sekop, dan terminal pin.
Kaset, saluran, dan penutup pelindung	Bahan -bahan seperti pita listrik, lengan yang dikepang, tubing bergelombang, atau tabung penyusutan panas digunakan untuk mengikat kabel, memberikan ketahanan abrasi, melindungi terhadap kelembaban, dan menawarkan isolasi.

B. Mengapa memanfaatkan kawat penting?

Harness kawat jauh lebih dari sekadar bundel kabel; Mereka sangat penting untuk:

Organisasi dan hemat ruang: Mereka mengkonsolidasikan banyak kabel individu menjadi satu unit, membuat instalasi lebih rapi, lebih efisien, dan mengoptimalkan ruang dalam sistem yang kompleks.
Perlindungan dari faktor lingkungan: Pelindung melindungi kabel dari panas, dingin, abrasi, kelembaban, bahan kimia, dan getaran, memperpanjang umur mereka dan memastikan keandalan.
Kemudahan pemasangan dan pemeliharaan: Harness yang telah dirakit sebelumnya menyederhanakan proses instalasi, mengurangi kesalahan dan menghemat waktu. Ini juga membuat pemecahan masalah dan pemeliharaan lebih mudah.
Memastikan integritas dan keamanan listrik: Dengan routing dan mengamankan kabel secara tepat, harness mencegah sirkuit pendek, mengurangi gangguan elektromagnetik (EMI), dan memastikan kinerja listrik yang konsisten, yang sangat penting untuk keselamatan.

AKU AKU AKU. Jenis Mesin Harness Kawat

Mesin harness kawat datang dalam berbagai bentuk, masing -masing berspesialisasi dalam tahap tertentu dari proses pembuatan, atau mengintegrasikan berbagai fungsi untuk otomatisasi yang lebih tinggi.

A. Kategorisasi berdasarkan fungsi

Jenis mesin	Keterangan

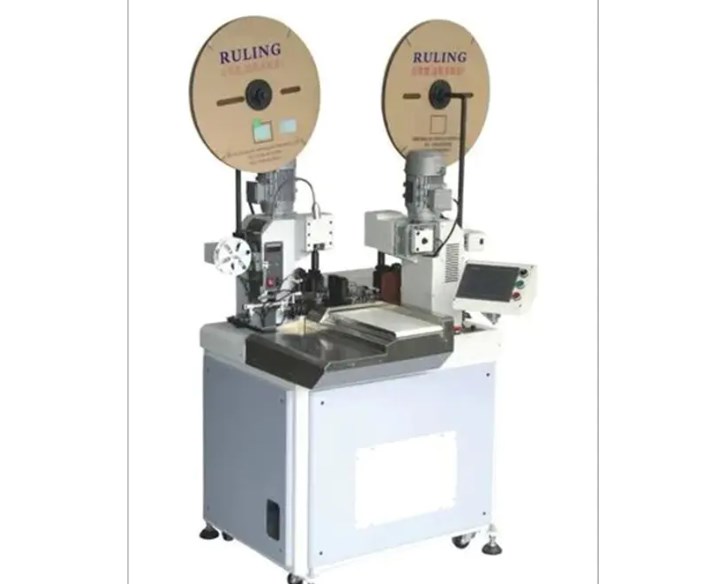

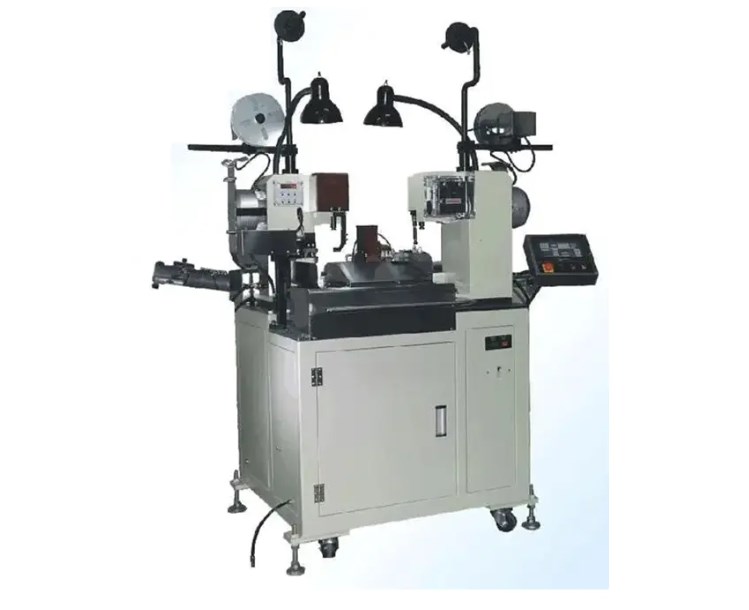

Mesin pemotongan dan pengupasan	Ini adalah fundamental. Sepenuhnya otomatis: Mampu mengukur, memotong, dan mengupas isolasi dengan tepat dari kedua ujung kawat dalam operasi tunggal, kontinu. Beberapa model canggih juga dapat crimp terminal secara bersamaan. Semi-otomatis (mis., Benchtop Strippers): Membutuhkan pengumpanan kabel secara manual tetapi mengotomatiskan proses pengupasan, ideal untuk volume yang lebih rendah atau aplikasi spesifik.
Mesin crimping	Digunakan untuk memasang terminal ke ujung kabel yang dilucuti. Penekanan crimping otomatis: Mesin berkecepatan tinggi yang memberi makan terminal curah, mengerutkannya ke kabel, dan sering berintegrasi dengan unit pemotongan dan pengupasan. Alat crimping semi-otomatis: Mesin Benchtop di mana operator secara manual menempatkan kawat dan terminal. Alat crimping tangan: Digunakan untuk volume, prototipe, atau perbaikan khusus yang sangat rendah.
Mesin penyisipan terminal	Setelah terminal dikerjakan, mesin-mesin ini secara otomatis atau semi-otomatis memasukkan terminal berkerut ke dalam rongga yang benar dari perumahan konektor.
Mesin rekaman dan bundling	Mesin-mesin ini membungkus kabel yang dirakit dengan berbagai kaset (mis., PVC, kain, selfalgamating) atau menerapkan saluran pelindung, menciptakan harness bundel akhir.
Mesin pengujian	Penting untuk kontrol kualitas. Pengujian kontinuitas: Periksa sirkuit terbuka atau istirahat di kabel. Pengujian Resistensi Insulasi: Memverifikasi integritas isolasi kawat. Pengujian Fungsional: Simulasi operasi yang dimaksudkan harness untuk memastikan semua koneksi dan sinyal berfungsi dengan benar.

B. sistem terintegrasi vs mandiri

Produsen dapat memilih antara mesin mandiri untuk tugas-tugas tertentu atau sistem terintegrasi yang menggabungkan beberapa fungsi (mis., Mesin crimp cut-strip) menjadi satu saluran otomatis, menawarkan throughput yang lebih tinggi dan mengurangi penanganan manual.

C. Mesin khusus

Beberapa mesin dirancang untuk aplikasi yang sangat spesifik, seperti memproses kabel koaksial, kabel pita datar, atau menangani kabel yang sangat kecil untuk mikroelektronika, atau kabel pengukur besar untuk aplikasi industri tugas berat.

Iv. Komponen dan teknologi utama

Presisi dan efisiensi mesin harness kawat adalah karena komponen internal dan teknologi terintegrasi yang canggih.

Komponen/Teknologi	Peran
Sistem makan	Sistem ini, termasuk gulungan kawat dan dereeler, memastikan pasokan kawat yang lancar dan konsisten ke mesin, mencegah masalah kusut dan ketegangan.
Unit Mengukur dan Pemotongan	Dilengkapi dengan sensor yang sangat akurat dan bilah pemotongan, unit-unit ini secara tepat mengukur panjang kawat yang diinginkan dan membuat potongan yang bersih dan bebas duri.
Stripping bilah dan mekanisme	Pisau khusus menghilangkan isolasi tanpa merusak konduktor kawat. Jenis blade yang berbeda dan mekanisme pengupasan digunakan untuk berbagai alat pengukur kawat dan bahan isolasi.
Pelamar crupping dan mati	Ini adalah alat presisi yang membentuk terminal di sekitar konduktor kawat, memastikan koneksi yang aman dan sehat secara elektrik. Set mati yang benar sangat penting untuk setiap jenis terminal.
Sistem penglihatan	Semakin umum, sistem penglihatan menggunakan kamera dan perangkat lunak pemrosesan gambar untuk memeriksa ujung kawat, kualitas crimp, dan penyisipan terminal, mengidentifikasi cacat secara real-time dan meningkatkan kontrol kualitas.
Perangkat lunak dan otomatisasi	Pengontrol Logika yang Dapat Diprogram (PLC) dan operasi mesin kontrol antarmuka perangkat lunak yang ramah pengguna, memungkinkan pemrograman panjang kawat yang tepat, pengupasan kedalaman, dan parameter crimping. Ini memungkinkan perubahan yang cepat dan konfigurasi harness yang kompleks.
Fitur keselamatan	Mesin modern menggabungkan berbagai fitur keselamatan, termasuk penjaga keselamatan, tombol berhenti darurat, dan interlock, untuk melindungi operator selama penggunaan.

V. Bagaimana cara kerja mesin harness kawat (proses pembuatan)

Penciptaan harness kawat adalah proses multi-langkah, sebagian besar diotomatisasi oleh mesin khusus ini.

A. Memberi makan dan mengukur kawat

Gulungan kawat memberi makan kawat ke dalam mesin. Encoder yang tepat mengukur panjang pasti yang diperlukan untuk setiap segmen harness.

B. Pemotongan Kawat

Setelah panjang yang diinginkan diukur, pisau tajam memotong kawat dengan bersih.

C. Pengupasan kawat

Mesin kemudian secara tepat menghilangkan panjang isolasi yang ditentukan dari satu atau kedua ujung kawat potongan, memaparkan konduktor untuk penghentian.

D. Crimping terminal

Ujung kawat yang dilucuti dimasukkan ke dalam aplikator crimping, yang menggunakan set die untuk secara mekanis merusak terminal di sekitar konduktor, menciptakan koneksi listrik dan mekanik yang kuat. Ini dapat dilakukan di salah satu atau kedua ujungnya.

E. Penyisipan segel (jika berlaku)

Untuk harness yang membutuhkan perlindungan lingkungan, segel mungkin secara otomatis atau manual dimasukkan ke dalam kawat sebelum mengkritping.

F. Majelis Konektor

Kabel berkerut dengan terminal kemudian dimasukkan ke dalam rongga yang sesuai dari perumahan konektor. Langkah ini dapat manual untuk harness kompleks atau otomatis untuk yang lebih sederhana.

G. Taping/Bundling

Kabel yang dirakit kemudian dibundel bersama -sama menggunakan pita listrik, lengan yang dikepang, atau tabung bergelombang untuk membentuk struktur harness akhir, memberikan perlindungan dan organisasi.

H. Pengujian dan Kontrol Kualitas

Akhirnya, harness kawat yang sudah selesai mengalami pengujian yang ketat (kontinuitas, isolasi, fungsional) untuk memastikannya memenuhi semua spesifikasi listrik dan mekanik dan bebas dari cacat.

Vi. Aplikasi lintas industri

Mesin harness kawat sangat diperlukan di berbagai industri, yang mendasari fungsionalitas produk yang beragam.

Industri	Penerapan harness kawat
Otomotif	Mungkin konsumen terbesar, industri otomotif sangat bergantung pada harness kawat untuk sistem manajemen mesin, pencahayaan interior, infotainment, fitur keselamatan (ABS, airbag), dan distribusi daya di seluruh kendaraan.
Aerospace dan pertahanan	Dalam aplikasi kritis seperti avionik, sistem kontrol penerbangan, dan peralatan militer, harness kawat harus memenuhi keandalan dan standar kinerja yang ketat, sering beroperasi di lingkungan yang ekstrem.
Elektronik	Dari elektronik konsumen seperti televisi dan komputer hingga panel kontrol industri dan peralatan jaringan, harness kawat menyediakan infrastruktur kabel internal.
Alat kesehatan	Presisi dan keandalan adalah yang terpenting dalam peralatan medis. Harness kawat ditemukan di mesin diagnostik, alat bedah, sistem pemantauan pasien, dan banyak lagi.
Telekomunikasi	Harness sangat penting untuk menghubungkan komponen dalam infrastruktur komunikasi, termasuk stasiun pangkalan, pusat data, dan perangkat jaringan.
Peralatan rumah tangga	Peralatan sehari -hari seperti mesin cuci, lemari es, oven, dan penyedot debu menggunakan harness kawat untuk koneksi listrik internal mereka.
Mesin industri	Robotika, peralatan otomatisasi pabrik, dan mesin berat semuanya bergantung pada harness kawat yang kuat untuk transmisi sinyal daya dan kontrol.

Vii. Manfaat menggunakan mesin harness kawat

Adopsi mesin harness kawat menawarkan keunggulan yang signifikan bagi produsen.

Keuntungan	Penjelasan
Meningkatkan efisiensi dan kecepatan produksi	Otomasi secara drastis mengurangi waktu yang diperlukan untuk menghasilkan harness dibandingkan dengan metode manual, yang mengarah ke output yang lebih tinggi.
Meningkatkan ketepatan dan akurasi	Mesin melakukan tugas dengan presisi yang konsisten, meminimalkan kesalahan manusia dalam memotong, stripping, dan crimping, yang sangat penting untuk kualitas produk.
Peningkatan kualitas dan keandalan produk	Proses yang konsisten menghasilkan harness yang seragam dengan koneksi listrik yang andal, mengurangi cacat dan memastikan kinerja jangka panjang.
Mengurangi biaya tenaga kerja	Otomasi mengurangi ketergantungan pada tenaga kerja manual untuk tugas yang berulang, yang memungkinkan sumber daya manusia dialokasikan untuk peran yang lebih kompleks atau pengawasan.
Limbah material yang diminimalkan	Pengukuran yang tepat dan proses terkontrol mengurangi bahan memo, yang mengarah ke penghematan biaya.
Keamanan yang lebih besar untuk operator	Mesin otomatis mengurangi kebutuhan operator untuk menangani alat yang tajam atau melakukan gerakan berulang, meningkatkan keselamatan di tempat kerja.
Skalabilitas dan fleksibilitas dalam produksi	Mesin dapat diprogram untuk konfigurasi harness yang berbeda, memungkinkan produsen untuk dengan cepat beradaptasi dengan perubahan permintaan produk dan skala produksi naik atau turun sesuai kebutuhan.

Viii. Faktor yang perlu dipertimbangkan saat memilih mesin harness kawat

Memilih mesin harness kawat yang tepat adalah keputusan strategis yang memengaruhi efisiensi produksi dan kualitas produk.

Faktor	Pertimbangan
Volume produksi dan persyaratan throughput	Volume harness yang dibutuhkan akan menentukan tingkat otomatisasi dan kecepatan yang dibutuhkan dari mesin.
Jenis dan ukuran kawat	Pastikan mesin dapat menangani rentang spesifik alat pengukur kawat, bahan isolasi, dan jenis (mis., Inti tunggal, multi-core, terlindung) yang digunakan dalam produk Anda.
Jenis Terminal dan Konektor	Mesin harus kompatibel dengan terminal dan konektor spesifik yang ingin Anda gunakan, seringkali membutuhkan aplikator dan mati khusus.
Tingkat otomatisasi yang diinginkan	Pertimbangkan apakah mesin semi-otomatis cukup untuk volume yang lebih rendah atau jika sistem terintegrasi otomatis sepenuhnya diperlukan untuk produksi volume tinggi.
Anggaran dan ROI	Mengevaluasi biaya investasi awal terhadap manfaat jangka panjang dalam hal peningkatan efisiensi, berkurangnya tenaga kerja, dan peningkatan kualitas untuk menentukan laba atas investasi.
Jejak mesin dan ketersediaan ruang	Nilai ukuran fisik mesin dan pastikan cocok dengan tata letak fasilitas manufaktur Anda.
Dukungan, layanan, dan suku cadang pemasok	Dukungan purna jual yang andal, suku cadang yang tersedia, dan bantuan teknis sangat penting untuk meminimalkan downtime.
Integrasi perangkat lunak dan keramahan pengguna	Antarmuka pengguna yang intuitif dan kompatibilitas dengan sistem eksekusi manufaktur yang ada (MES) dapat sangat meningkatkan efisiensi operasional.

Ix. Pemeliharaan dan pemecahan masalah

Pemeliharaan yang tepat adalah kunci untuk memastikan umur panjang dan kinerja optimal mesin harness kawat.

Aspek	Keterangan
Pembersihan dan pelumasan rutin	Pembersihan pencegahan menghilangkan puing -puing dan partikel kawat, sementara pelumasan yang tepat mengurangi keausan pada bagian yang bergerak.
Penggantian Blade dan Die	Memotong bilah dan crimping dies aus seiring waktu dan harus secara teratur diperiksa dan diganti untuk mempertahankan presisi dan kualitas.
Kalibrasi dan penyesuaian	Kalibrasi periodik memastikan bahwa pengukuran, pengupasan kedalaman, dan pasukan crimping tetap akurat.
Masalah dan Solusi Umum	Operator harus dilatih untuk mengidentifikasi dan mengatasi masalah umum seperti selip kawat, panjang strip yang tidak konsisten, atau keriting yang buruk, seringkali dengan menyesuaikan pengaturan mesin atau mengganti bagian yang usang.
Pentingnya pemeliharaan preventif	Mengikuti jadwal pemeliharaan pencegahan yang ketat secara signifikan mengurangi kemungkinan kerusakan yang tidak terduga, memperpanjang umur mesin, dan memastikan output yang konsisten.

X. tren dan inovasi masa depan

Industri mesin harness kawat terus berkembang, didorong oleh tuntutan untuk efisiensi, kecerdasan, dan keberlanjutan yang lebih besar.

Kecenderungan	Dampak/Deskripsi
Peningkatan otomatisasi dan integrasi robotika	Tren menuju manufaktur Lights-Out akan melihat lebih banyak robot yang terintegrasi dengan mesin harness kawat untuk memuat, membongkar, dan tugas perakitan yang kompleks.
Industri 4.0 dan manufaktur pintar	Integrasi dengan Industrial Internet of Things (IIOT) akan memungkinkan mesin untuk mengumpulkan dan mengirimkan data waktu nyata tentang kinerja, kebutuhan pemeliharaan prediktif, dan metrik produksi, memungkinkan pengambilan keputusan yang lebih cerdas.
Sistem Visi Tingkat Lanjut dan AI untuk Kontrol Kualitas	Sistem penglihatan bertenaga AI akan menjadi lebih canggih, mampu mendeteksi cacat dan anomali menit dengan akurasi yang lebih besar, semakin meningkatkan jaminan kualitas.
Miniaturisasi dan presisi untuk komponen yang lebih kecil	Saat perangkat elektronik menyusut, mesin harness kawat perlu menangani kabel dan konektor yang semakin kecil dengan tingkat presisi yang lebih tinggi.
Keberlanjutan dalam manufaktur	Mesin masa depan akan fokus pada efisiensi energi, mengurangi limbah material, dan kemampuan untuk memproses kawat dan bahan isolasi yang lebih ramah lingkungan.
Kustomisasi dan produksi sesuai permintaan	Kemajuan dalam otomatisasi dan perangkat lunak akan memungkinkan perubahan yang lebih cepat dan jalur produksi yang lebih fleksibel, mendukung meningkatnya permintaan untuk memanfaatkan kawat yang disesuaikan dan sesuai permintaan.

Xi. Kesimpulan

Mesin harness kawat adalah workhorses yang sunyi di balik fungsionalitas dan keandalan produk elektronik yang tak terhitung jumlahnya yang mendefinisikan dunia modern kita. Dari kabel rumit suatu mobil ke koneksi halus dalam perangkat medis, mesin ini memastikan bahwa aliran dan aliran data dengan mulus dan aman.

Evolusi mereka yang berkelanjutan, didorong oleh kemajuan dalam otomatisasi, AI, dan konektivitas, menjanjikan masa depan yang bahkan lebih efisien, tepat, dan berkelanjutan untuk manufaktur. Saat teknologi terus maju, peran mesin harness kawat hanya akan tumbuh dalam kepentingan, memperkuat posisi mereka sebagai alat yang sangat diperlukan dalam pawai inovasi yang sedang berlangsung.
